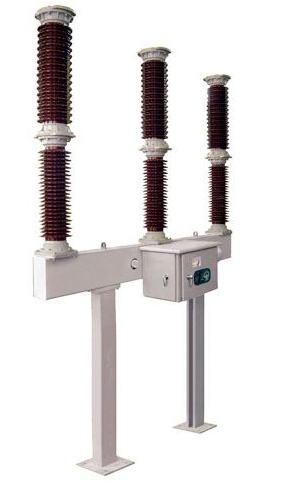

LW24-72.5瓷柱式高压交流六氟化硫断路器
-
产品概述:
LW24-72.5瓷柱式高压交流六氟化硫断路器配CT20弹簧操动机构，采用自能灭弧原理，为单断口结构，每台断路器的三极装于一个框架上通过传动机构实现三相机械联动。
性能指标：
1）优良的开断性能
2）较长的电寿命
3）可靠的绝缘性能
4）较长的机械寿命
5）运行安全可靠，维护工作量小
主要技术参数：
★额定电压72.5KV；
★额定电流3150A；
★额定短路开断电流31.5KA；
★额定短路关合电流（峰值）80KA；
★额定短时耐受电流31.5KA；
★额定短路持续时间4s； 额定峰值耐受电流（峰值）80KA；
★额定绝缘水平，1min工频耐受电压（有效值）（20℃ 0.4MPa SF6气体）断口间160＋42KV，对地160KV(干试、湿试相同)；雷电冲击耐受电压（峰值）1.2/50μs（20℃ 0.4MPa SF6气体）断口间350＋60KV，对地350KV。
★零表压5min工频耐受电压（有效值）84KV
★分闸时间≤0.03s
★开断时间≤0.06s
★合闸时间≤0.15s
★分－合时间≥0.3s
★合－分时间0.06s
★断路器内SF6气体（20℃）额定压力0.50MPa，报警压力0.45MPa，闭锁压力0.40MPa，含水量≤150PPM （V/V） 年漏气率≤1％
结构简介：
该产品有户内和户外两种布置形式，每种布置形式可分为断路器间隔和测保间隔。每个间隔均由固定部分和可动部分两大部分组成。固定部
分包括隔离插头、接地开关和就地操作控制柜等。可动部分是以小车为基座而将不同电器元件组装在一起的可整体移动的电器模块。断路器间隔的可动部分由自能式SF6断路器、电流互感器和隔离插头等组成。测保间隔的可动部分由电压互感器、避雷器和隔离插头等组成。
主要特点：
断路器为新一代自能式SF6断路器，配弹簧操动机构。
断路器间隔和测保间隔的结构形式一致。
小车和接地开关均配电动操动机构，包括断路器在内均可在就地操作控制柜内进行近控操作。
从就地操作控制柜至各元件的二次接线为插接式，还可以提供智能控制柜，实现无人值守。
一次接线方式灵活，检修时不影响用户连续用电。
总体布置简捷、美观、既可适用于户内，也可适用于户外。
主要技术参数：
序号 项 目 LW9-72.5
1 额定电压 kV 66
2 额定电流 A 1250 3150
3 额定短路开断电流 kA 31.5
4 额定短时耐受电流 kA 31.5(4s)
5 额定峰值耐受电流 kA 80
6 额定雷电冲击耐受电压 kV 断口 350+60对地 350
