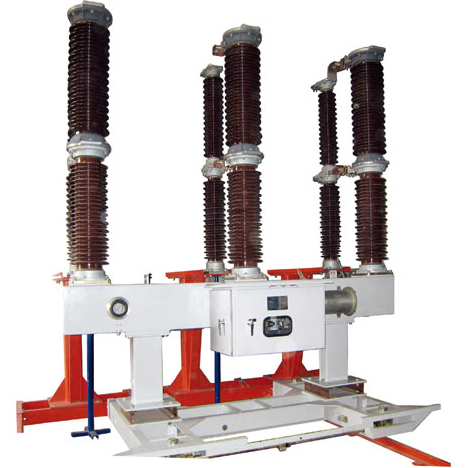

LW36-126六氟化硫断路器组合电器
-
产品概述:
LW36-126六氟化硫断路器组合电器，是由LW36-126高压六氟化硫断路器、隔离插头、电压互感器、电流互感器、避雷器、移动模块等电气元件组合的三相交流50Hz，户内用高压电力设备。该产品将电力系统中的一次元件，断路器及其操动机构、电压互感器、电流互感器、避雷器等固定于可移动的模块之上，并配置隔离插头，形成不同单元的组合式高压电器。适用于城网变电所作为线路开断短路电流、转换负载，以及保护、控制、测量之用。
应用范围:
适用于城网变电所作为线路开断短路电流、转换负载，以及保护、控制、测量之用。
主要参数:项目
参数
额定电压
126kV
额定电流
3150A（断路器）、2500A（隔离插头）
额定频率
50Hz
额定短路开断电流Isc
31.5/40kA
近区故障开断电流
IscX90%、IscX75% (kA)
额定短路关合电流（峰值）
80/100kA
额定峰值耐受电流
80/100kA
首开极系数
1.5
额定短时耐受电流（有效值）4s
31.5/40kA
1Min工频耐受电压（有效值）
断口
230+73 kV
对地
230kV
雷电冲击耐受电压（峰值）
断口
550+103kV
对地
550kV
开断时间
≤60ms
合闸时间
≤100ms
分闸时间
25-35ms
