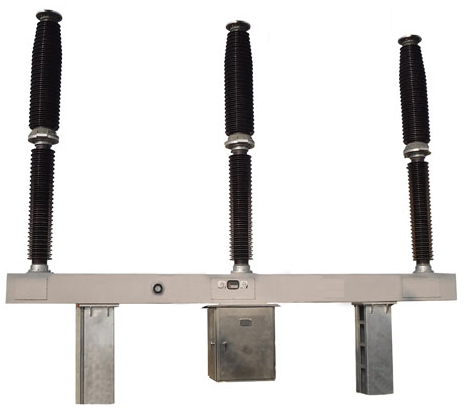

LW43A-252型高压SF6断路器
-
产品概述:
LW43A-252高压六氟化硫断路器是三极交流50Hz户外高压开关设备。主要用于220kV电力系统的控制和保护,也可作为联络断路器使用。
应用范围:
主要用于220kV电力系统的控制和保护,也可作为联络断路器使用。
主要参数:
项目
参数
海拔
1000m
2000m
环境温度
-30℃-40℃
-40℃-40℃
-30℃-40℃
-40℃-40℃
额定电压
252kV
额定电流
4000A
额定短路开断电流Isc
50kA
40kA
50kA
40kA
额定短路关合电流(峰值)
125kA
100kA
125kA
100kA
额定短时耐受电流(有效值)
50kA
40kA
50kA
40kA
近区故障开断电流
IscX90%、IscX75% (kA)
额定失步开断电流
IscX25% (kA)
1Min工频耐受电压(有效值)
断口
460、460+145 kV
460kV
460kV
460kV
对地
460kV
460kV
460kV
460kV
雷电冲击耐受电压(峰值)
断口
1050、1050+206 kV
1050kV
1050kV
1050kV
对地
1050kV
1050kV
1050kV
1050kV
主回路电阻
≤55μΩ
机械寿命
10000次
无线电干扰水平
〈500μV
电寿命
16次
20次
16次
20次
