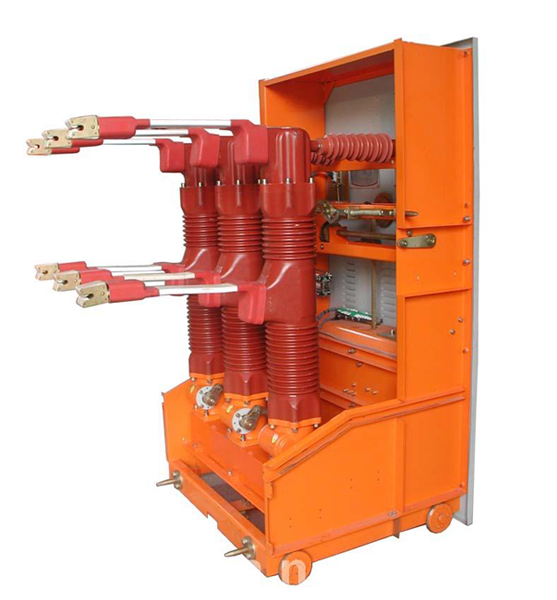

LN2-40.5六氟化硫断路器


  • 一、概述:
    LN2-40.5型户内高压SF6断路器是交流50Hz三相系统中的户内装置,可供工矿企业、发电厂、变电站(所)作保护和控制之用。并可用于频繁操作的场所,也可作为联络断路器和切合电容器组断路器。
    LN2-40.5型配用CT10、17、19或连体型弹簧操动机构。LN2-40.5型SF6断路器可配GBC-40.5、JYN1-40.5、XGN17-40.5开关柜,也可配KYN61-40.5、 KYN10-40.5金属封闭移开式高压开关柜。
    本产品符合LN2-40.5型断路器符合GB1984《交流高压断路器》国家标准、JB/T9694《六氟化硫断路器通用技术条件》和IEC有关标准的规定。

    二、使用环境条件:
    环境温度: 最低-25℃ 最高+40℃
    海拔高度: 不大于 2000 m
    地震烈度: 不大于8度
    相对湿度: 日平均不大于95%,月平均不大于90%。
    无火灾.爆炸危险.无腐蚀性气体及剧烈震动场所。

    三、断路器主要技术参数∶
    断路器主要技术参数见下表1:
    表1
    序号 名 称 单 位 参 数
    1 额定电压 kV 40.5
    2 额 定 频 率 Hz 50
    3 额 定 电 流 A 1600
    4 额定短路开断电流 kA 25
    5 额定短路关合电流(峰值) 63
    6 额定短时耐受电流(4S) 25
    7 额定峰值耐受电流 63
    8 额定电容器组开断电流 A 800
    9 开断小电感电流 0.5~15
    10 额定操作顺序 O-0.3s-CO-180s-CO
    11 合闸时间 ms ≤ 150
    12 分闸时间 ms ≤ 60
    13 绝缘水平 额定雷电冲击耐压 kV 185
    1 min工频耐压 95
    14 额定短路电流开断次数 次 8
    15 机 械 寿 命 6000
    16 额定电流开断次数 2000
    17 额定失步开断电流 6.3
    18 SF6额定气压(20℃表压) 0.65
    19 报警压力(20℃时) 0.62
    20 闭锁压力(20℃时) 0.59
    21 年漏气率 ≤ 1%
    22 水分含量 ppm ≤ 150
    23 六氟化硫气体重量 kg 约2.5
    24 断路器总重量 约135
    25 外形尺寸(宽*深*高)(相距300) mm 1192*903*1640(配KYN61-40.5)
    (相距360) mm 1090*1397*1863(配KYN10-40.5)
    (相距460) mm 1212*1350*1800(配JYN1-40.5)

    四 、 断路器主要机械特性调整参数∶
    断路器主要机械特性调整参数见下表2:
    表2
    序号 名 称 单 位 LN2-40.5
    1 触头行程 mm
    2 电动合闸位置导电杆上端距上绝缘筒上端尺寸A 84±1.5
    3 合闸速度 m/s ≥1.9
    4 分闸速度 1.9~2.5
    5 三相触头分,合闸同期性 ms ≤ 2
    6 各相回路电阻 μΩ ≤ 45

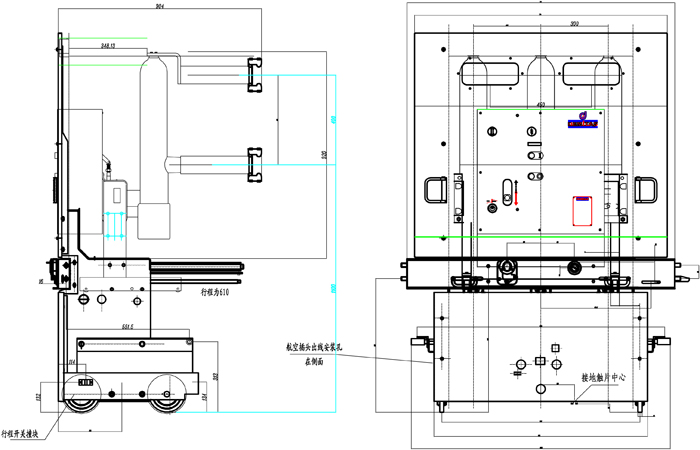

    四、产品尺寸结构
