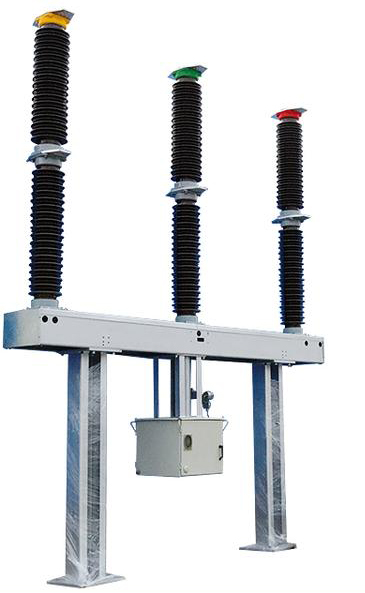

LW38-126氟化硫断路器
-
产品概述:
1.断路器的安装使用和维护的有关内容,以及在此过程中需要注意的安全规范和可能出现的危险。任何操作人员在安装和使用断路器前需仔细阅读本说明书，在确保熟悉相关内容后方可操作。如果仍有疑问或需要更详细的资料，请与制造商联系。
2.适用于交流50Hz、126kV的电力系统中，是电力系统的控制和保护设备，也可以作为联络断路器使用。
3.断路器符合GB1984-2003《高压交流断路器》和IEC62271-100-2001《高压交流断路器》及QJ/RG.30.03.54-1999《LW36-126自能式断路器技术条件》的要求。断路器以SF6气体为绝缘和灭弧介质，采用自能式灭弧原理，配用新型弹簧操动机构，具有开断能力强，操作功小，可靠性高的特点。
使用环境条件:
周围环境温度 -40oC ～+40oC；
海拔高度 不超过3000m；
风速 不大于34m/s；
日温差 不大于25oC；
日照强度 不大于0.1w/cm；
月平均相对湿度 不大于90%；
地震加速度 水平不大于0.2g，垂直不大于0.1g；
覆冰厚度 不大于10mm；
空气污秽程度 不超过GB5582中的Ⅳ级；
安装场合 户外。
注：如果用户有特殊使用环境条件要求，可与制造商另行协商。
结构特点：
断路器采用三相瓷瓶支柱式结构，为户外设计，三相配用一个SRCT36-C弹簧操动机构，居中布置，三相连动，故外观新颖精致。断路器以SF6气体作为绝缘和灭弧介质，运行时断路器三极SF6气体应连通，并采用指针式密度继电器对其压力和密度进行监控。由于采用自能式灭弧原理，且在断路器运动系统中进行了优化设计，故有效的提高了机械效率，最大限度的降低了操作功。
技术参数：
序号
项目
单位
参数
参数
LW38-126W/
T3150-40
LW38-126W/
T3150-31.5（H）
1
适用环境
正常
高寒地区适用型
2
额定电压
kV
126
3
额定工频耐受电压（1min）
对地
K·230
断口间
K·(230+73)
4
额定雷电冲击耐受电压
对地
K·550
断口间
K·(550+103)
5
SF6气体零表压时的工频耐受电压（5min）
K·95
6
额定频率
Hz
50
7
额定电流
A
3150
8
首开级系数
1.5
9
额定短路开断电流IK
kA
40
31.5
10
额定短路关合电流（峰值）
100
80
11
额定短路耐受电流
40
31.5
12
额定峰值耐受电流
100
80
13
额定短路持续时间
s
4
14
额定失步开断电流
kA
10
8
15
近区故障开断电流
kA
90%Ik ,75%Ik
16
额定线路充电开合电流
A
31.5
17
额定操作顺序
O-0.3s-CO-180s-CO
18
主回路电阻
μΩ
≤35
19
额定六氟化硫气体压力（20oC表压）
MPa
0.6
0.45
20
报警/最低功能压力（20oC表压）*
0.55±0.015/0.50±0.015
0.40±0.015/0.34±0.015
21
SF6气体年漏气率
≤0.5%
22
SF6气体水分含量（V/V）
ppm
≤150
23
机械寿命
次
6000或10000
24
无线电干扰电平
μV
≤500
25
爬电距离
断口间
mm
3906/3150
对地
3906/3150
26
每台充入SF6气体质量
kg
8
27
每台断路器质量
1700
