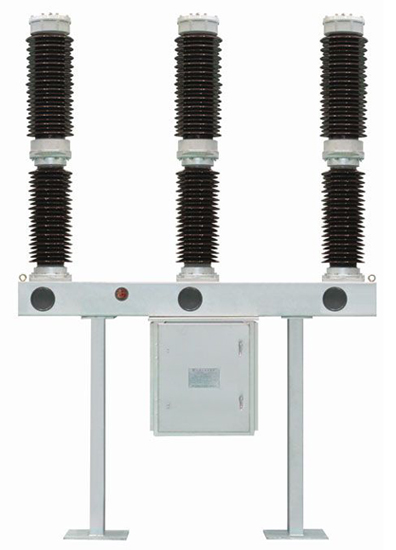

LW9-72.5六氟化硫断路器

•

  产品概述：


  LW9-72.5断路器瓷柱式高压交流六氟化硫断路器配CT20弹簧操动机构，采用自能灭弧原理，为单断口结构，每台断路器的三极装于一个框架上通过传动机构实现三相机械联动。电控可实现远方和就地操作祝捷电气。




  产品性能特点：
  1）. 优良的开断性能
  2）．较长的电寿命
  3）．可靠的绝缘性能
  4）．较长的机械寿命
  5）．运行安全可靠，维护工作量小




  主要技术参数：
  ★额定电压72.5KV；
  ★额定电流3150A；
  ★额定短路开断电流31.5KA；
  ★额定短路关合电流（峰值）80KA；
  ★额定短时耐受电流31.5KA；
  ★额定短路持续时间4s； 额定峰值耐受电流（峰值）80KA；
  ★额定绝缘水平，1min工频耐受电压（有效值）（20℃ 0.4MPa SF6气体）断口间160＋42KV，对地160KV(干试、湿试相同)；雷电冲击耐受电压（峰值）1.2/50μs（20℃ 0.4MPa SF6气体）断口间350＋60KV，对地350KV。
  ★零表压5min工频耐受电压（有效值）84KV
  ★分闸时间≤0.03s
  ★开断时间≤0.06s
  ★合闸时间≤0.15s
  ★分－合时间≥0.3s
  ★合－分时间0.06s
  ★断路器内SF6气体（20℃）额定压力0.50MPa，报警压力0.45MPa，闭锁压力0.40MPa，含水量≤150PPM （V/V） 年漏气率≤1％。
