SN10-35少油断路器
-
SN10-35系列高压少油断路器，是三相交流50Hz户内高压断路器。适用于工矿企业、发电厂、变电所及其他具有同类要求的额定电压为12kV和40.5kV的电力系统中，作为切换正常电流和开断短路故障电流用，并可作为联络断路器用。
使用环境条件a. 周围空气温度：上限+40℃，且24小时内测得的平均值不超过35℃；下限-15℃；
b. 海拔高度：海拔不超过1000米；
c. 相对湿度：日平均值不超过95%，月平均值不超过90%；
d. 水蒸气压力：日平均值不超过2.2kPa，月平均值不超过1.8kPa；
e. 周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染。
产品性能优点
SN10-35ⅠⅡ型户内高压少油断路器是一种三相交流50赫兹的配电电器，既能切换正常负载又可排除短路故障、同时承担着控制和保持双重任务、能进行快速自动重合闸操作，在排除线路临时故障后能及时恢复正常运行。可供工矿企业、发电厂和变电所保护和控制高压电气设备（如高压电动机等）之用。同时也适用于操作频繁的地方及切断电容器组。
产品机械组成。
CD10系列直流电磁操动机构为户内悬挂式，供操动SN10-12、SN10-40.5高压少油断路器及ZN28-12真空断路器，LN2-40.5SF6断路器之用，该系列机构使用直流电源，配断路器，能进行电动合分闸、手动分闸、遥控分闸及自动重合闸操作。该型断路器可配用CD10ⅠⅡ型电磁式操动机构、CS15型手力操动机构及弹簧
操动机构。

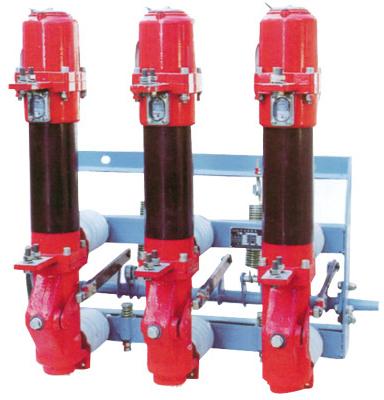

SN10-10型户内高压少油断路器适用于交流50Hz,额定电压10KV的电力系统中,作为各种高压开关柜配套的控制和保护达到开关设备使用.
■结构特点
SN10-10户内高压少油断路器由柜架、传动系统及油箱三部分组成.
柜架是用角钢和钢板焊接而成,其上装有分闸弹簧、分闸缓冲、合闸缓冲及绝缘子.
传动系统包括大轴、轴承及绝缘拉杆.大轴、轴承装在柜架上,绝缘拉杆将大轴与油箱上的转轴连接起来.
油箱固定在绝缘子上,油箱的下部是用球墨铸铁制成的基座,基座内装有转轴、连杆和导电杆,导电杆顶端装有铜钨合成的动触头,基座下部装有油缓冲和放油螺旋;油箱中部是绝缘筒,筒内装有灭弧室.基座与绝缘筒之间装有下出线,下出线内装有滚动触头,通过滚动触头将导电杆与下出线连接起来.油箱上部是上出线和上帽,上出线装有静触座和油标.上帽内装有油气分离器,静触座上装有普通的指型触头及镶着铜钨合金的弧触指.
断路器导电回路是:由上出线经静触座、导电杆、滚动触头到下出线.
当操动机构动作时,通过框架上的大轴带动绝缘拉杆,绝缘拉杆推动基座内的拐臂,使导电杆上下运动,从而实现断路器的合闸和分闸.
断路器采用横吹、纵吹和机械油吹联合作用的灭弧结构,所以灭弧性能好,在短时间内均能有效地熄灭大、中、小电流电弧.由于帽的空间体积及油气分离器设计合理,在规定的开断电流下,排气量少,而且油滴不易排出断路器外.
