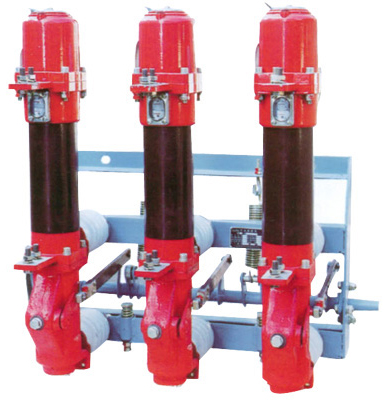

SN10-10(12KV)户内高压少油断路器
-
一、SN10-10少油断路器概述
SN10-10系列少油断路器由框架，油箱及传动部分组成。框架上装有分闸限位器，合闸缓冲，分闸弹簧及6只支持绝缘子。传动部分有断路器主轴，绝缘拉杆等。油箱固定在支持绝缘子上。
本断路器的灭弧室设计为纵横吹和机械油吹联合作用灭弧，在短时间内可有效地灭大，中，小电流。SN10-10 I型。II型及SN10-10III/1250-40型为单筒结构，SN10-10/III/2000-40型和SN10-10/3000/40型附加一幅筒成为双筒结构，由于副筒不产生电弧，故其触头不用耐弧合金，亦不装灭弧室。二、主要技术参数
额定电流（KA）
雷电冲击耐压（全波）KV
额定电流（A）
额定短路开断电流（KA）
额定峰值耐受电流（KV）
额定短路持续时间（S）
重量总体（KG）
10
75
630
40
4
100
1000
16
50
120
1250
20
60
140
2000
31.5
80
170
3000
40
125
190
型号
尺寸（毫米）
x
y
A
B
C
D
Φ
SN10-10Ⅰ/630
475
815
50
20
40
/
13
SN10-10Ⅰ/1000
475
815
80
20
40
40
13
SN10-10Ⅱ/1000
485
858
80
20
40
40
13
SN10-10Ⅲ/1250
497
925
100
25
50
50
18
SN10-10Ⅲ/2000
647
925
100
25
50
50
18
SN10-10Ⅲ/3000
检验项目
单位
合格标准
I型
II型
III型1250
III型3000
合闸位置导电杆上端距
上接线上端面
mm
130±1.5
付筒上法兰端面
106
＋
－
触头架上端面
120±1.5
136
＋1
136
＋1
－2
－2
导电杆行程
主筒
mm
145
＋4
155
＋4
157
＋4
157
＋4
－3
付筒
－3
－3
－3
66
＋4
－3
回路电阻
μΩ
100
60
40
17
低电压刚合速度
m/s
≥3
≥3.8
≥4
≥4
刚合速度
≥3.5
≥40
≥4
≥4
刚合速度
3+0.3
三相分闸不同期性
ms
≤2;三相尺寸之差免试≯2mm
工频耐压
42KV,1mm无击穿闪络
油耐压
不低于25KV

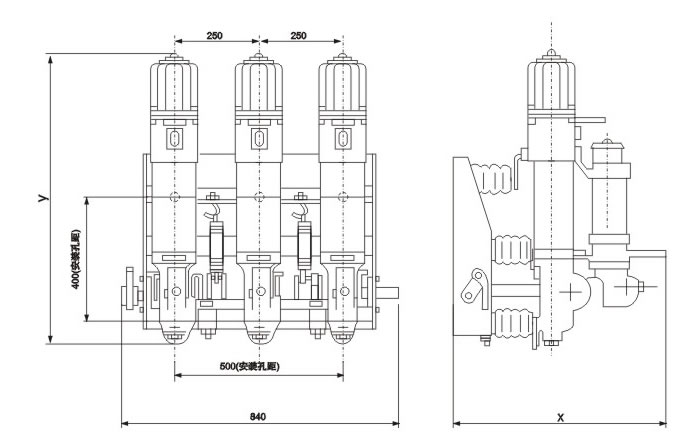

三、外形安装尺寸
