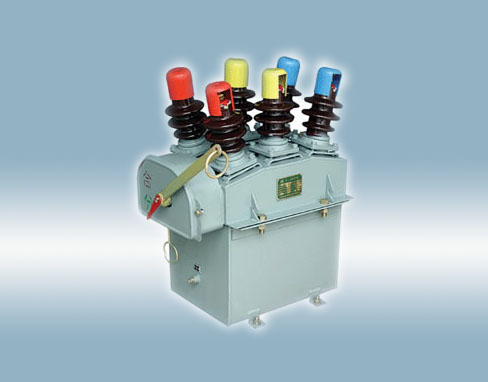

DW10-10户外高压柱上多油断路器
-
一、概述
DW10-10Ⅱ户外高压多油断路器是三相交流50Hz的高压开关设备，适用于城市或农村额定电压为10KV的电力系统中，作为电力设备和电力线路的控帛保护之用。本断路器能可靠分合负荷电流，过载电流及短路电流。
二、结构简介
断路器为三相共箱油浸式结构，采用插入式铜钨触头（1型静头镶一片，Ⅱ型静触）。箱内装有一次过电流脱扣器及延时装置，当网络出现故障时能自动脱扣。油兼作灭弧和绝缘介质。手力操动机构装在箱盖前端与开关联成一体。导线穿过固一在箱盖两侧的瓷套管引出。
DW10-10Ⅱ型采用防型瓷套并加大了外绝缘距离；箱盖与箱体采用全封闭联接；不需打开箱体即可在机构罩内调整脱扣电流。
三、主要技术参数额定电压
电高工作电压
额定电流
额定断流容量
额定开断电流
极限通过电流以
脱扣器动作电流倍数
产品重量
外型尺寸
不带油
油重
千伏
安
兆伏安
千安
有效值
峰值
公斤
毫米
10
11.5
50
50
3.15
4.2
8
1.2-2
96
35
560x670x760

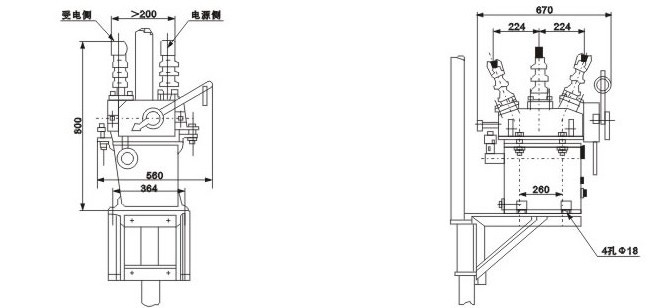

四、外形安装尺寸
五、DW10-10户外柱上多油断路器 使用条件：
海拔不超过4000米；
周围环境温度为-30℃~40℃；
无然燃性生气及导电尘埃的场所；
无易于腐蚀性气体及导电尘埃的场所；
注：环境温度-所用之变压器油有关，当
变压器油为10号或45号国产油时，则最
低使用温度不得低于-4
